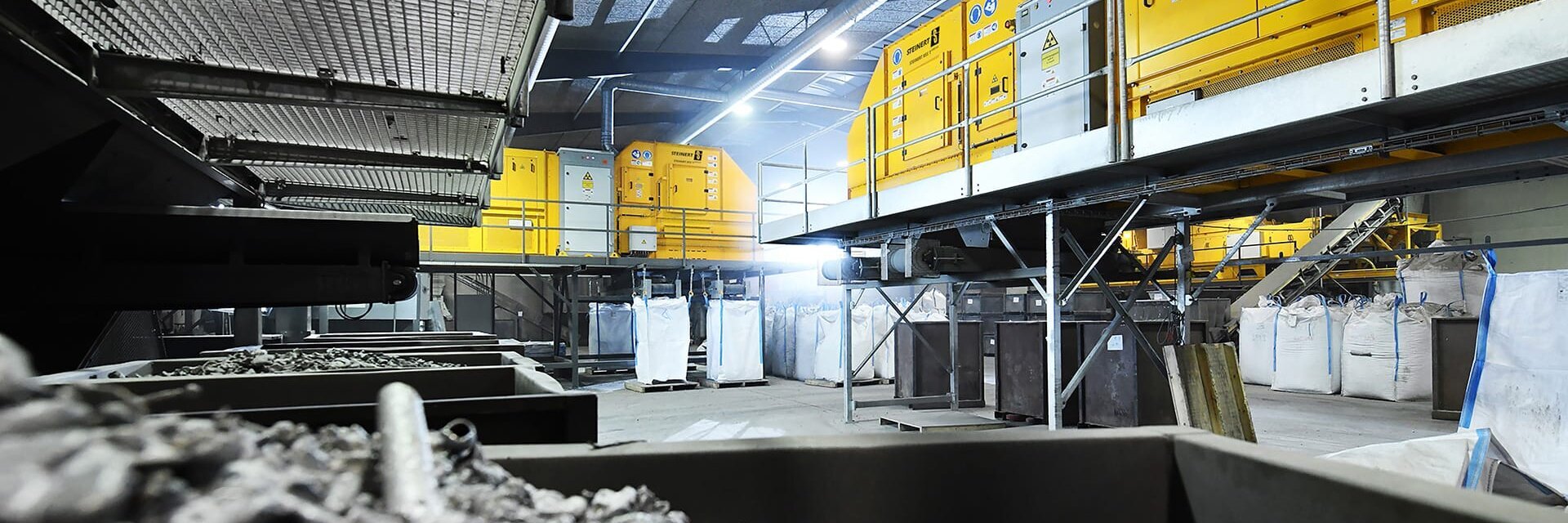

STEINERT XSS® T EVO 5.0

Separación de densidades con el STEINERT XSS T EVO 5.0: mediante transmisión de rayos X según el principio de energía dual

Gran variedad de soluciones de separación y alta seguridad de funcionamiento

El sistema de clasificación por rayos X STEINERT XSS T EVO 5.0 se utiliza para la separación por densidades en seco de material a granel. En un proceso de transmisión se detectan diferencias en la absorción de los rayos X producidas por los distintos materiales, se categorizan y se utilizan para separar por densidades.

Los clientes de STEINERT se benefician del perfeccionamiento permanente del sistema de separación, sobre todo mediante estas propiedades de la nueva generación EVO 5.0:

X-GEN – Ofrecemos 4 años de garantía para la fuente de radiación y los sensores de rayos X XRT para una seguridad de funcionamiento excepcionalmente elevada.

MDE significa Multilayer Data Evaluation - La función resuelve tareas de separación especialmente difíciles como la detección de magnesio. O bien resuelve la detección y distinción de objetos compuestos y permite la detección de objetos de alta resolución y clasificaciones simultáneas de distintas tareas de detección.

AXM - La monitorización de rayos X automática y la calibración de sensores de rayos X contribuyen a una elevada calidad constante de detección y separación. El resultado es una elevada calidad constante de detección y separación durante toda la vida útil de los componentes de rayos X.

HR valve pitch - La distancia entre las válvulas de alta resolución de 6,25 mm separa especialmente también material fino con gran precisión, aumentando así el rendimiento de separación y la rentabilidad de la preparación de material fino.

Auto X clean - En la nueva generación, el área de escaneado de rayos X se limpia automáticamente. Gracias a ello se logra una detección segura en todo momento y se reduce considerablemente el esfuerzo de limpieza manual.

¿Cómo funciona la detección con transmisión de rayos X?

El grado de absorción de los rayos X depende tanto de la densidad del material como del grosor, es decir, del recorrido atravesado de un objeto. Cuanto mayor sea la masa atómica y más gruesa la pieza de material, más radiación se absorbe. Para compensar la influencia del grosor del objeto, la absorción del material que se va a separar se mide en dos fases energéticas diferentes. En el conocido como procedimiento Dual Energy se determina la absorción específica del material y se infiere la densidad del material con ayuda de un software. El paso de la radiación a través de los objetos permite determinar la densidad media de un objeto e identificar inclusiones en rocas o materiales compuestos. La ventaja más importante de la tecnología de transmisión de rayos X es que la detección transmisiva hace que el sistema sea insensible a la suciedad superficial y sea capaz de detectar inclusiones. Por ejemplo, en minería pueden encontrarse cúmulos de pirita en trozos de mineral, o, en el ámbito del reciclaje, inclusiones de metales pesados en piezas de aluminio. También ofrece la posibilidad de ocultar materiales con densidades bajas, de manera que en ciertas aplicaciones pueden aumentarse los volúmenes de forma considerable y retirar impurezas de un flujo de material cerrado (p. ej., metalesde madera triturada).

Sus ventajas:

  • XSS T = sistema de clasificación por rayos X transmisión
  • Detección mediante el principio de energía dual: reconoce diferencias en la densidad de los materiales
  • Granulometría: 05-200 mm
  • Ancho de trabajo: 1000 mm, 1200 mm, 2000 mm
  • STEINERT XSS T EVO 5.0 semimóvil con ancho de trabajo de 1000 mm en contenedor de 40 pies

Proceso de separación detallado: clasificar, detectar, separar

El material para separar llega a través de un transportador vibratorio a una cinta de aceleración que reparte el material en el sentido de transporte, lo que facilita su separación. A continuación, la cinta transporta el material en reposo por la zona de escaneado, donde una fuente de radiación situada debajo de la cinta aplica radiación a una pequeña parte de la cinta transportadora. En la parte superior del material, unos detectores miden la proporción de los rayos no absorbida por el material. La diferencia entre la radiación inicial y la radiación medida permite inferir las diferencias de densidad entre los objetos o en su interior. A continuación, se procede a separar los diferentes objetos de acuerdo con los criterios específicos de la aplicación. Si el sistema decide separar un objeto determinado, se le aplica un breve y preciso disparo de aire comprimido para desviarlo de la parábola de descarga, eyectándolo por encima de un vértice separador y segregándolo del resto del flujo de material.
Esta equilibrada unidad de escáner, que como sistema cerrado dispone de un circuito de refrigeración interno, se caracteriza por su robustez y una elevada disponibilidad. Gracias a la extensa vida útil de la fuente de rayos X se beneficiará de un sistema de separación con unos costes de mantenimiento comparativamente muy bajos.

La variante semimóvil

Una versión especial del STEINERT XSS T EVO 5.0 es una variante semimóvil principalmente para el sector de la minería. En este caso, el sistema de clasificación por rayos X cuenta con un ancho de trabajo de 1 m y está integrado en un contenedor de 40 pies. Otro contenedor de 40 pies comprende el compartimento operativo con el sistema de control. El campo de aplicación principal del STEINERT XSS T EVO 5.0 semimóvil es el tratamiento de minerales; no obstante, puede utilizarse en otros ámbitos. Póngase en contacto con nosotros. Le asesoraremos con mucho gusto.

Descargas

Fact Sheet STEINERT XSS® T EVO 5.0

pdf | 1,008.33 KB |

Encuentra tu compañero de contacto

Vídeos

Ámbitos de aplicación

Reciclaje de metal

Minería

Ámbitos de aplicación

Residuos comerciales

La tendencia se dirige hacia unas cuotas de valorización de material cada vez mayores. Infórmese aquí de cómo le pueden ayudar las soluciones de STEINERT.

Más información

Residuos de construcción y demolición (RCD)

Las viás alternativas de procesamiento y gestión de residuos son cada vez más interesantes para las empresas debido a los crecientes costes de los vertederos y a la elevada demana de materias primas secundarias de buena calidad.

Más información

Residuos orgánicos

Separación de impurezas procedentes de biorresiduos después del proceso de descomposición (restos de poda)

Más información

Madera

Identificar y separar plásticos e impurezas procedentes de restos de madera triturada.

Más información

Chatarra fragmentada

Modernice sus instalaciones con nuestros robustos y potentes componentes STEINERT para la separación magnética.

Más información

Reciclaje de chatarra electrónica (RAEE)

La amplia gama de tecnologías de separación y clasificación de STEINERT ofrece las condiciones ideales para una valorización lo más completa posible de las valiosas materias primas secundarias procedentes de la chatarra electrónica.

Más información

Reciclaje de aluminio

El aluminio es un material ligero de alto rendimiento que está sustituyendo cada vez más al acero, especialmente en la industria del automóvil. Esto hace que la recuperación del metal, con valor añadido, sea muy interesante como proceso.

Más información

Reciclaje de metales no férricos

Con nuestro separador por corrientes de Foucault STEINERT EddyC le ofrecemos una solución rentable y eficaz para la recuperación de metales no férricos.

Más información

Cenizas procedentes de incineradoras

En la separación de materiales férricos magnéticos, los imanes STEINERT obtienen los grados de separación más elevados, a la vez que una funcionalidad y robustez excelentes

Más información

Separación preliminar de mineral bruto

Separar al inicio del proceso la roca estéril o la mena de concentraciones muy bajas para ahorrar energía y recursos, y disgregar mejor la mena más concentrada.

Más información

Procesamiento de escombros

Los escombros se pueden procesar eficazmente empleando la tecnología de separación STEINERT.

Más información

Piedras preciosas

Utilizar tecnología de rayos X para separar los diamantes al principio del proceso con precisión y con elevados caudales de material. Y separar la kimberlita eficazmente de la roca estéril.

Más información

Carbón

Procesamiento de carbón seco con tecnología de separación, separador de tambor magnético en vía húmeda para el procesamiento clásico (despedregar para una mayor rentabilidad)

Más información

Showcases

INTALS

Reciclaje de aluminio al más alto nivel: INTALS provee a la industria del automóvil gracias a la tecnología de STEINERT

Más información

Metales Bolueta

2 ampliaciones en 3 años: Metales Bolueta entra en el liderazgo del mercado gracias a la tecnología de STEINERT

Más información

Metallco

Economía circular perfeccionada: la mayor empresa dedicada al reciclaje de metales de Noruega confía en los sistemas de separación STEINERT

Más información

Stemin

Stemin apuesta de nuevo por STEINERT XSS T EVO 5.0

Más información

Fantoni

250 000 t de residuos de madera separados para la prensa de MDF más larga de Europa

Más información

Stena

Tecnología de rayos X y reducción de CO2: ¿cómo pueden combinarse? Hablamos con Stena Recycling.



Más información

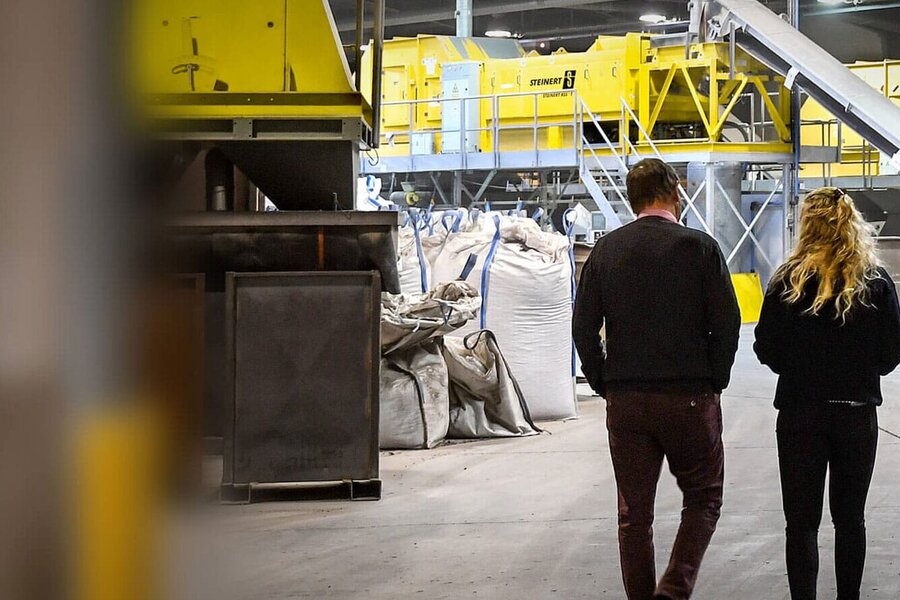

Scanmetals
