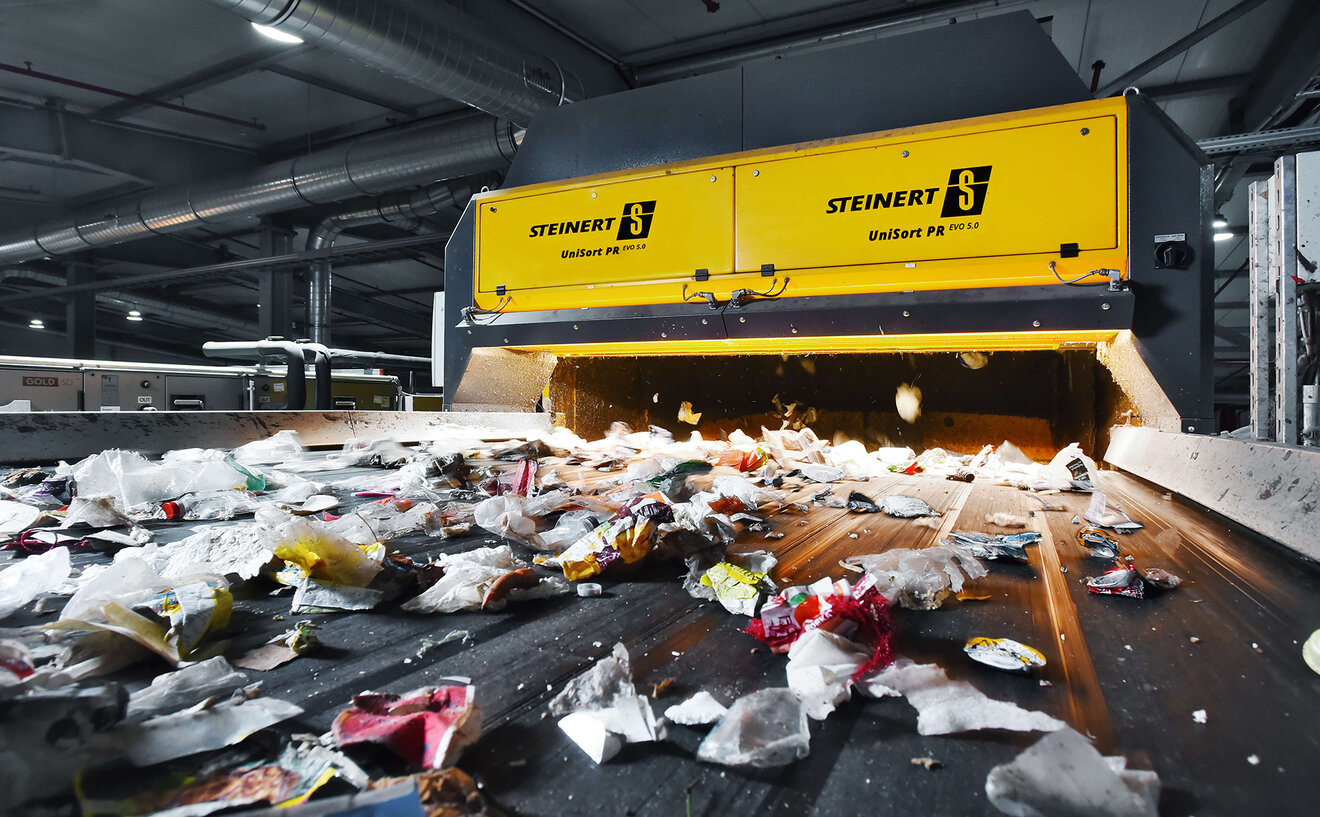

Unité de tri proche infrarouge avec technique de caméra d'imagerie hyperspectrale

À la pointe – technologie proche infrarouge basée sur caméra pour des résultats de tri encore meilleurs

Cela fait plus de 20 ans que les premiers systèmes de détection proche infrarouge (NIR), initialement développés pour l'industrie agroalimentaire, ont été utilisés pour la première fois dans le domaine du recyclage. Depuis lors beaucoup d'eau a coulé sous les ponts, tant dans le domaine des capteurs disponibles que dans celui des algorithmes d'analyse implémentés :
les téléphones portables reconnaissent leurs utilisateurs légitimes grâce à la caméra intégrée et les véhicules automobiles roulent de manière autonome sur l'autoroute, pour ne citer que ces deux exemples qui illustrent l'évolution fulgurante des applications assistées par capteurs.

Au vu du grand nombre de développeurs qui s'intéressent à ces thèmes à travers le monde, ce n'était qu'une question de temps pour voir les systèmes basés sur caméra devenir eux aussi la norme dans les unités de tri proche infrarouge.

Début 2012, la première gamme UniSort PR a remplacé les scanners Point-to-Point-Scanner jusqu'alors couramment utilisés. Le système UniSort PR de STEINERT utilise une caméra d'imagerie hyperspectrale (HSI) qui offre une résolution spatiale et spectrale jusqu'à ce jour inégalée.

La cinquième phase d'évolution de la gamme éprouvée UniSort PR repose sur cette base qu'elle peaufine, jalonnant le chemin vers la prochaine ère de la technique de tri des déchets.

Le système UniSort PR EVO 5.0 de STEINERT est le fruit de nombreuses années d'expérience tirée de l'utilisation de plusieurs générations UniSort et du traitement massif des données. Il constitue la base d'autres progrès à venir en matière de performance de tri, mais aussi en termes d'optimisation des processus dans la chaîne de valeur. Ses utilisateurs pourront ainsi se préparer et s'adapter aux changements de flux de matières et déceler de nouveaux potentiels, mais aussi et surtout exploiter ces derniers.

Les cinq principales innovations du système UniSort PR EVO 5.0 en un clin d'œil:


  • Boîtes d'éclairage améliorées

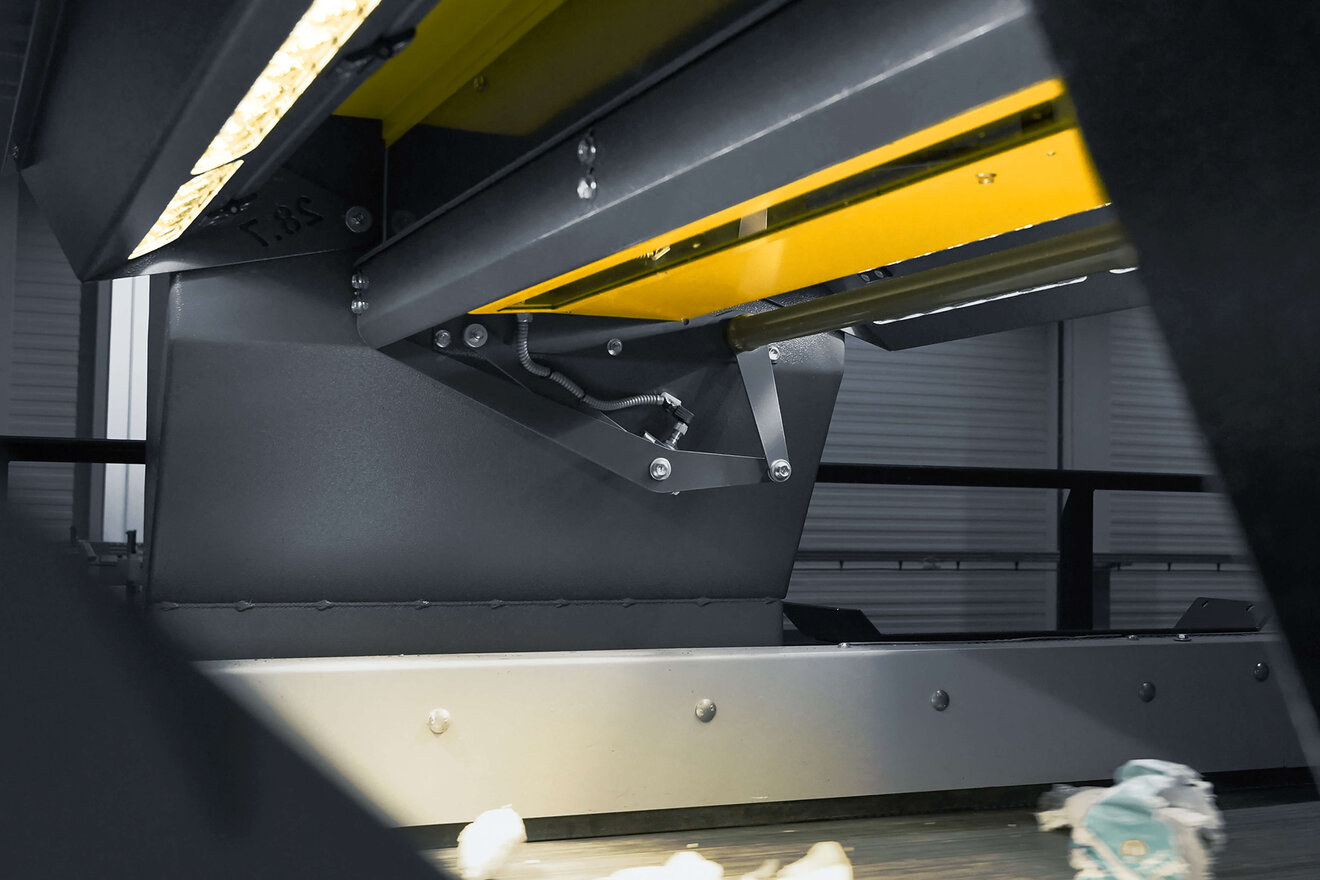

  • Rampe de vannes améliorée
  • Calibrage dynamique
  • Balance des blancs automatique
  • Détection d'objets

Le modèle éprouvé dans la pratique depuis début 2018 représente l'étape suivante logique dans l'évolution de machines de tri et constitue un fleuron de la technologie moderne et d'un travail d'ingénierie sans relâche. Outre la multitude de détails améliorés, la toute dernière itération offre un design de maintenance plus facile pour une capacité de tri avancée.

Un calibrage dynamique surveille le spectre - sans cesse changeant du fait de facteurs externes - de l'éclairage du convoyeur sans interrompre le tri, et les boîtes d'éclairage améliorées assurent une meilleure détection sur le long terme tout en facilitant la maintenance. Combinés aux mises à jour logicielles sans cesse perfectionnées, les blocs de vannes optimisés garantissent une séparation précise à long terme du flux de déchets. Une balance des blancs automatique optionnelle réduit l'intensité de maintenance d'étapes de travail manuelles supplémentaires, améliorant ainsi la gestion des ressources humaines et permettant une flexibilité d'un nouveau genre.

Efficacité accrue grâce au logiciel STEINERT

  • Exploitation du spectre complet
  • Adaptation aux matières triées
  • Détection précise grâce à la combinaison proche infrarouge/caméra couleur
  • Détection de matériaux particulièrement difficiles à différencier comme par exemple les bouteilles et barquettes en PET et les cartouches en silicone
  • Détection d'objets assistée par intelligence artificielle

Le logiciel servant à l'analyse ayant été développé en interne, il est possible d'exploiter toute la palette d'applications rendues possibles par la technique d'imagerie hyperspectrale et d'adapter rapidement les opérations de tri à vos souhaits. Ainsi, plus besoin de chaînes de développement longues avec les fournisseurs externes.

La technique d'imagerie hyperspectrale utilisée permet également l'analyse des moindres différences dans la composition chimique des matières à détecter.

Qui plus est, la résolution spectrale élevée rend la fonction de détection du système UniSort PR nettement plus résistante à l'humidité. La densité de l'eau présente dans la zone proche infrarouge étant très élevée, elle peut facilement recouvrir le signal de l'objet à détecter lorsque la résolution spectrale est faible.


Tri d'une fraction PET
Notre unité UniSort PR peut ainsi par exemple détecter lors du tri d'une fraction PET une différence entre la composition chimique d'une bouteille en PET et celle d'une barquette en PET. Pendant un processus de tri, la barquette en PET par exemple, ou d'autres produits PET multicouche, peuvent être activement poussés par le système de sorte que seule la fraction de bouteille en PET pure soit transférée vers la ligne de traitement suivante. Résultat : la ligne de traitement en aval – par exemple pour le tri par couleurs ou pour la séparation par densité – contiendrait moins d'impuretés, ce qui allégerait considérablement l'opération de tri et augmenterait le rendement, ainsi que le degré de pureté de la fraction de la bouteille en PET.


Tri de cartouches en silicone
Certaines applications de tri ne peuvent pas être mises en œuvre par des procédés traditionnels, à l'exemple du tri de cartouches en silicone. Composées d'une paroi externe en polyéthylène (PE), elles constituent des matières premières de valeur pour le recyclage. Toutefois, les résidus de silicone à l'intérieur de la cartouche peuvent contaminer des produits en PE purs au point de les rendre inutilisables, ce qui fait qu'ils doivent impérativement être éliminés du flux des matières.

C'est spécialement pour cette première application que fut développé le système Intelligent Object Identifier, un système de détection d'objets assisté par intelligence artificielle pour les machines de tri, dans le but d'identifier et d'isoler ces cartouches également sur la base d'autres propriétés détectables optiquement et caractéristiques. Ces traits distinctifs supplémentaires donnent lieu à un processus de tri plus stable et améliorent en même temps la capacité de tri.

Polyvalence

Outre ces applications plus complexes, l'unité UniSort PR peut bien sûr également être utilisée pour toutes les applications proche infrarouge typiques dans le domaine du tri de plastiques ou de mélanges plastiques, du tri de combustibles solides de récupération ou du compost/bois de récupération. L'unité UniSort PR est généralement disponible dans les largeurs de travail 1 000 mm, 1 400 mm, 2 000 mm et 2 800 mm.

En plus de la détection proche infrarouge à proprement parler, il existe un système combiné qui fournit des informations sur la couleur pour le système dans la zone visible (VIS). Il est ainsi possible de trier par exemple des bouteilles en PET en fonction de leur couleur, ou des bouteilles de lait et du papier.

Comme toutes nos solutions UniSort, le système UniSort PR peut également être intégré dans un système de conduite et y transmettre en ligne toutes les données actuelles saisies comme par exemple la composition du matériau, l'occupation du convoyeur et la répartition des matières.
